طرح اتوکد برش لیزری ساخت ماکت بیل مکانیکی با تمام جزییات با پسوند DXF

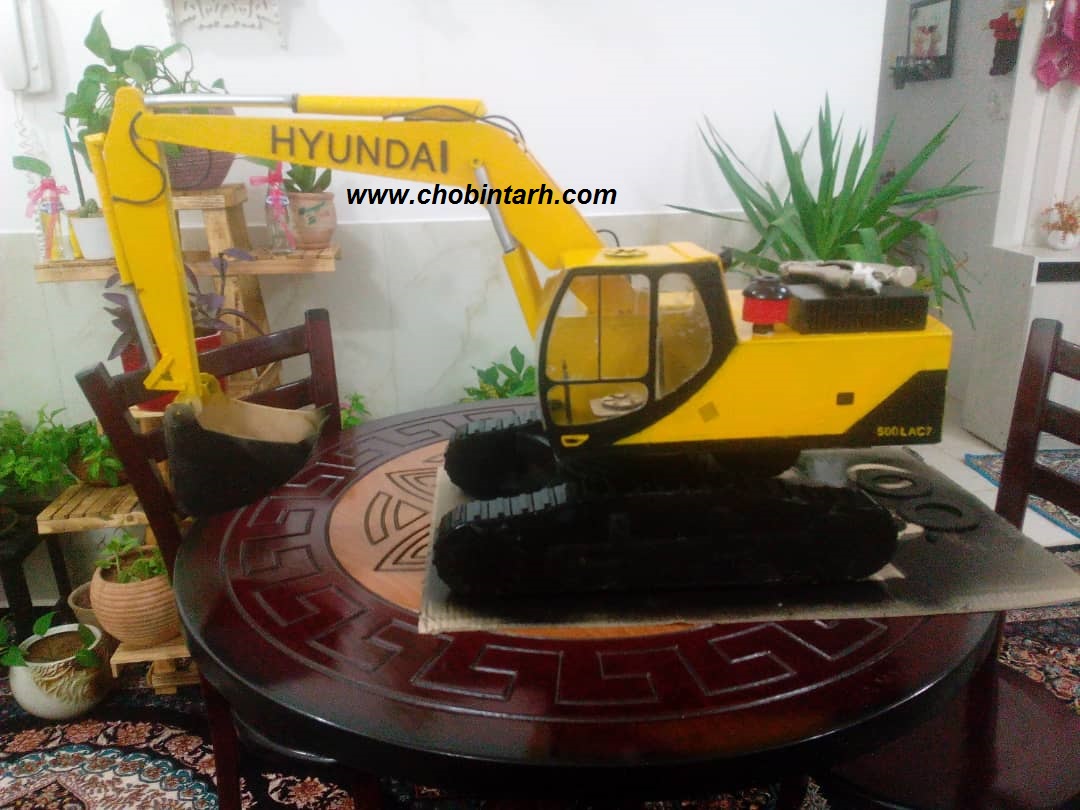

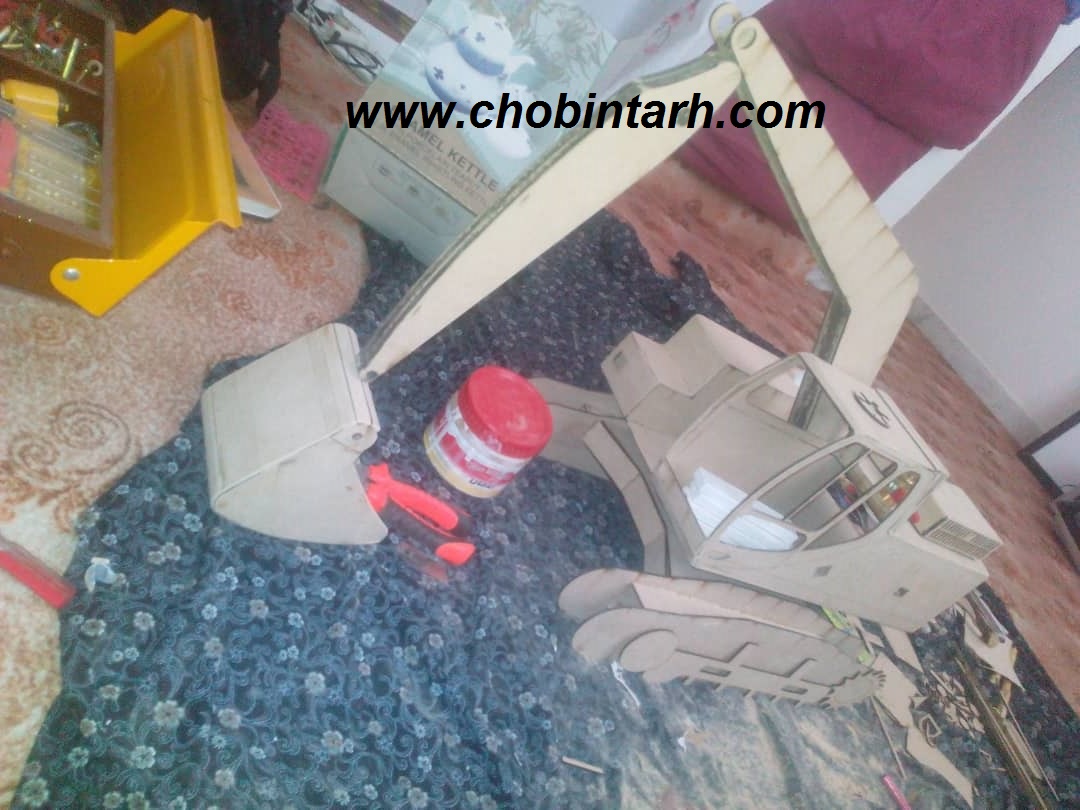

طرح اتوکد برش لیزری ساخت ماکت بیل مکانیکی با تمام جزییات به همراه عکسهای شیوه منتاژ

مقیاس 1.14

اندازه تقریبی ماکت

طول 60 سانت

عرض 27 سانت

ارتفاع 30 سانت

این طرح شامل سه فایل می باشد

فایل 3 میلیمتر که باید روی فیبر 3 میلیمتر برش بخورد و شامل بدنه می باشد. فایل شش میلیلمتر که باید روی چوب شش میل برش بخورد و شامل شاسی . و فایل گلس که شامل شیشه های ماکت می باشد

نکات زیر به برشکار گفته شود

ابعاد کادر سبز دور نقشه 120 در 90 سانتیمتر می باشد و خط های آبی و سفید داخل نقشه به معنای برش کامل و خط های قرمز فقط حک شود
